用新时代C/C++开发工具CLion进行STM32开发

STM32作为我做各种开发的主力MCU，以前都是使用Keil5做开发的。其实Keil5已经很老了，除了开发界面不够美观之外，代码补全/纠错功能和编译速度有些时候真的很让人抓狂。但是身边的人做嵌入式开发的时候，几乎是清一色的Keil5，我觉得很大一部分原因可能是很多人都是按照C51 -> STM32这个路线学习过来的，而51单片机就是基于Keil IDE进行开发的，久而久之就沿用下来了吧。

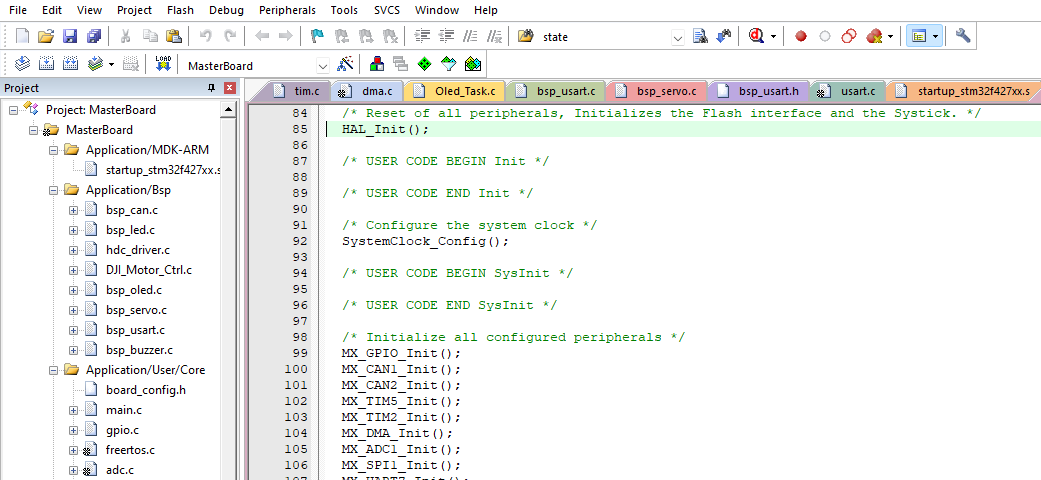

沧桑的Keil5

最近接触到了Jetbrains系的CLion，不仅UI深得我心，强大的代码补全功能、顺手的快捷键和整体流畅度都超乎我对IDE的想象，在早些新版本的更新中更是添加了对于STM32CubeMX的支持，在那一瞬间，我仿佛看到了新世界的大门正在向我打开...

CLion1

怎么说都比Keil帅

虽然Keil年数已高、存在各种难以解决的问题，但是它绝对是新手入门嵌入式开发的绝佳IDE，因为它上手简单，配置方便，自带的调试功能还具有实时查看外设和程序变量的功能。

在代码编写上，相信还有很多人在使用ST的标准库，自己进行外设的配置、逻辑编写部分，部分老油条还会对寄存器进行操作以提高程序的运行效率。但是随着ST标准库的停止更新，ST官方的一款开发工具——STM32CubeMX的出现极大方便了开发者进行工程搭建、外设配置、移植到不同芯片等操作，而且使用起来特别方便，ST也在主推使用HAL库或者LL库进行开发，新出的芯片已经没有ST标准库支持了，比如F7系列，也建议大家逐渐向HAL库转移。

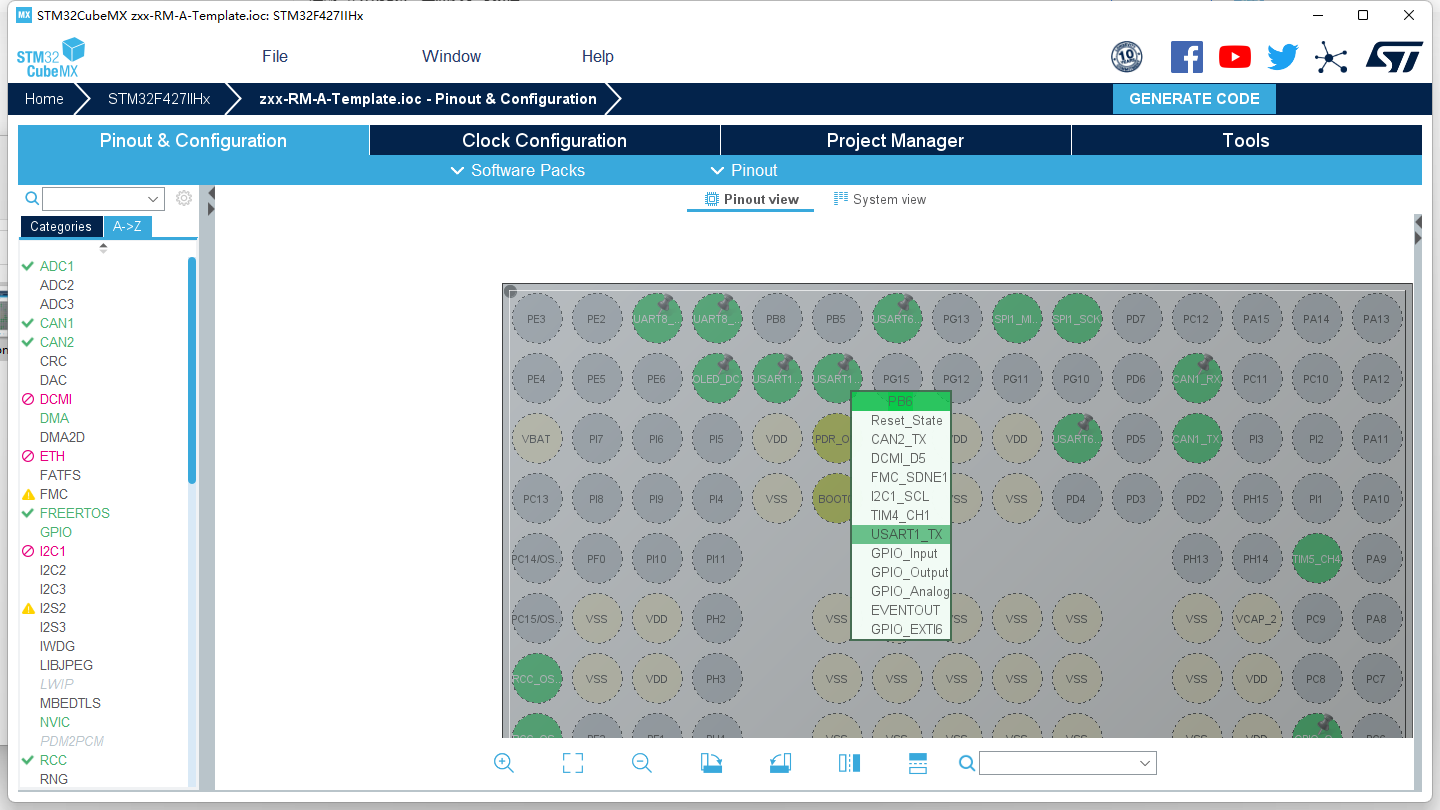

cube

STM32 CubeMX开发界面

准备工作

软件环境：

Windows10 / 11
STM32CubeMX
CLion 2021.3.4 Educational
OpenOCD
MinGW
arm-none-eabi-gcc

硬件环境：

STM32F427
ST-LINK

软件环境配置

STM32CubeMX

直接使用最新版的就可以 -> 官网下载链接
CLion

今天的主角，首次使用可以试用30天，如果是学生可以申请学生开发许可证。目前最新版是CLion 2021.3。
OpenOCD

Open On-Chip Debugger. CLion需要它的帮助才可以把程序下载到单片机上。下载链接在这里 -> SYSPROGS

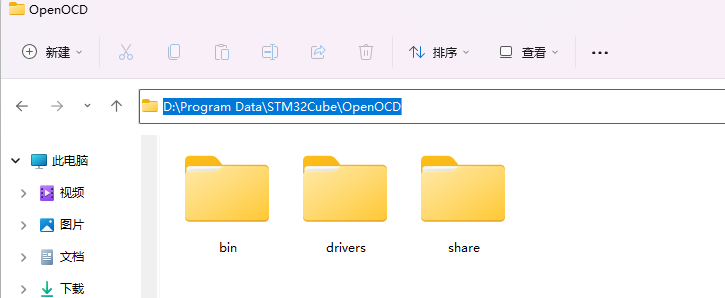

下载好后解压到一个文件夹内，待会需要在CLion中配置它的路径

解压OpenOCD

MinGW

CLion需要使用MinGW环境来配置工具链，下面介绍简单的安装过程：

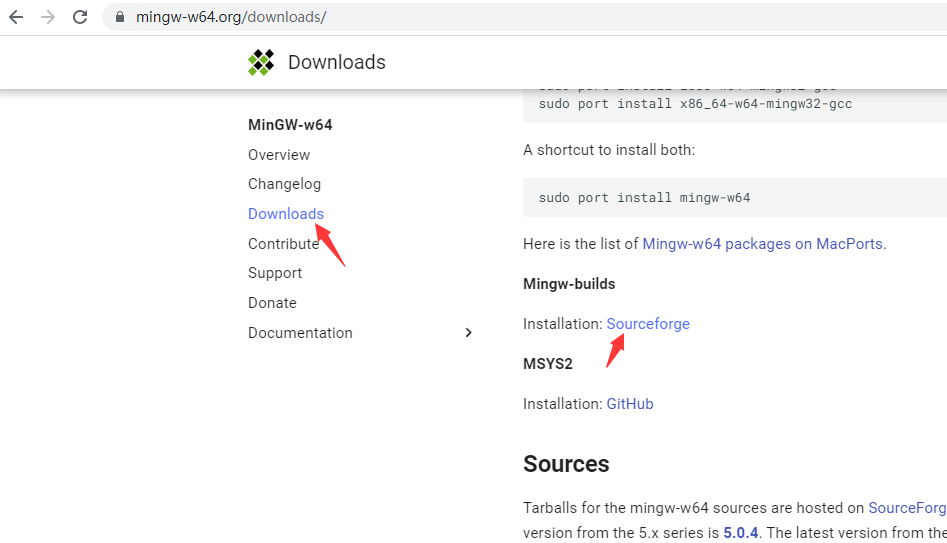

a. 下载最新版本的MinGW安装器 -> MinGW-w64

MinGW

MinGW安装工具下载

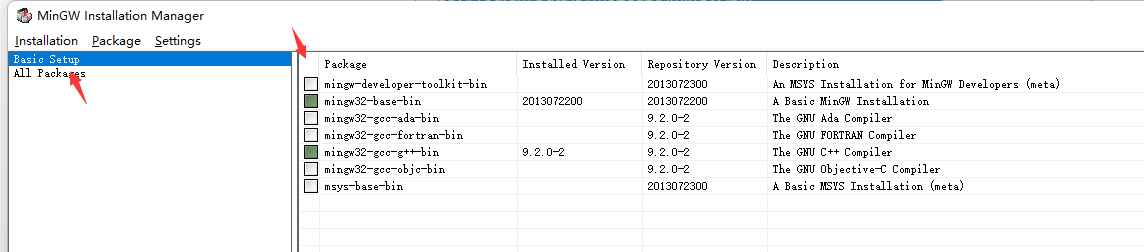

b. 安装完毕后，打开MinGW Installer，勾选Basic Setup里面全部的Packages，也可以像我一样只勾选需要的组件。

MinGW2

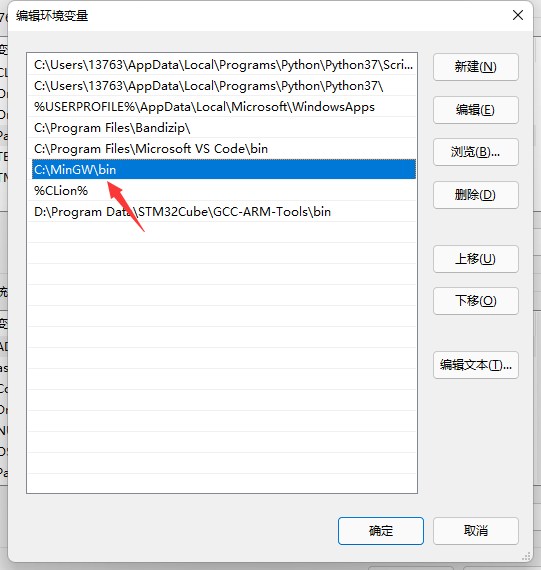

c. 根据安装路径，在系统环境变量Path中添加../MinGW/bin

MinGW3

MinGW环境变量

arm-none-eabi-gcc

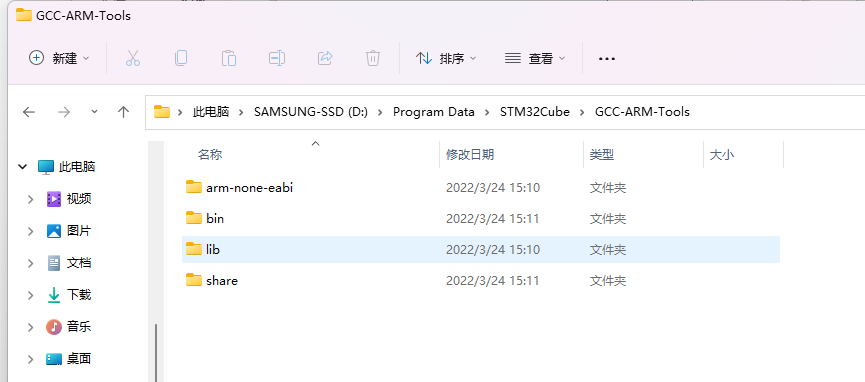

在官网下载压缩包，解压到一个文件夹中：

arm-1

arm-none-eabi-gcc解压

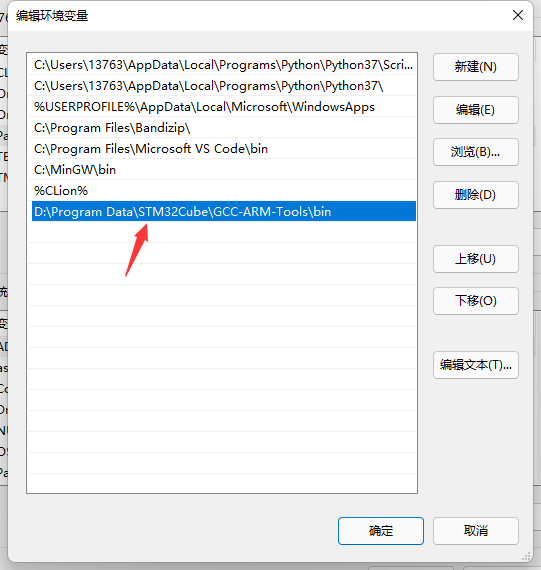

和安装MinGW时一样，将安装目录下的/bin添加到环境变量：

arm-none-eabi-gcc-2

arm-none-eabi-gcc环境变量

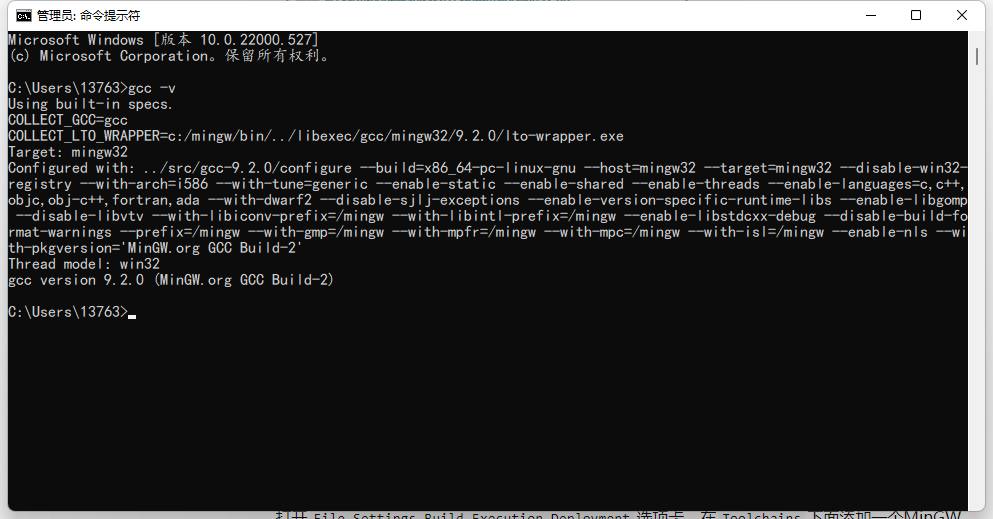

在进行4.5步操作后，重启电脑，在命令窗口中输入gcc -v

gcc-v

能正常显示版本则说明MinGW安装成功。

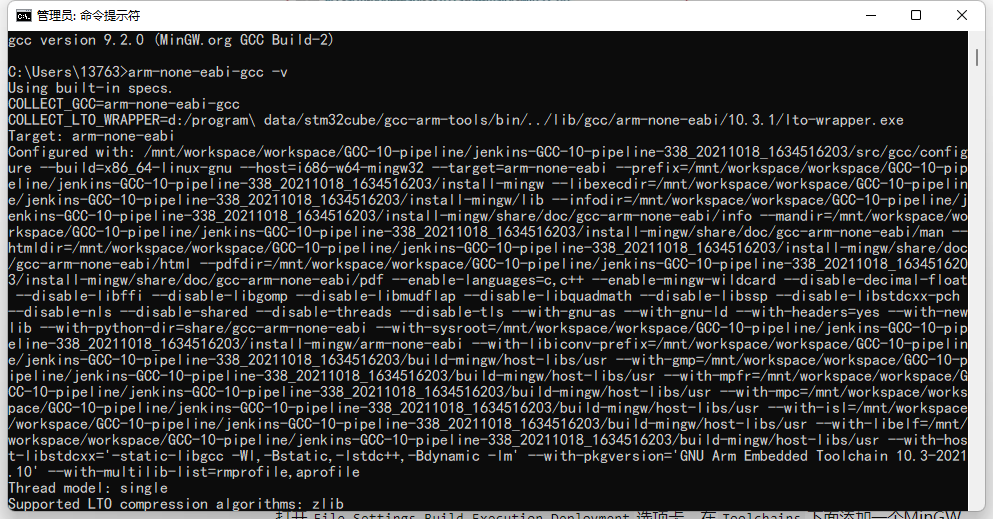

输入arm-none-eabi-gcc -v

arm-v

能正常显示版本信息则说明arm-none-eabi-gcc安装成功。

CLion配置

CLion是基于CMake来管理项目的，所以我们需要配置好预设的MinGW和CMake环境。

MinGW配置

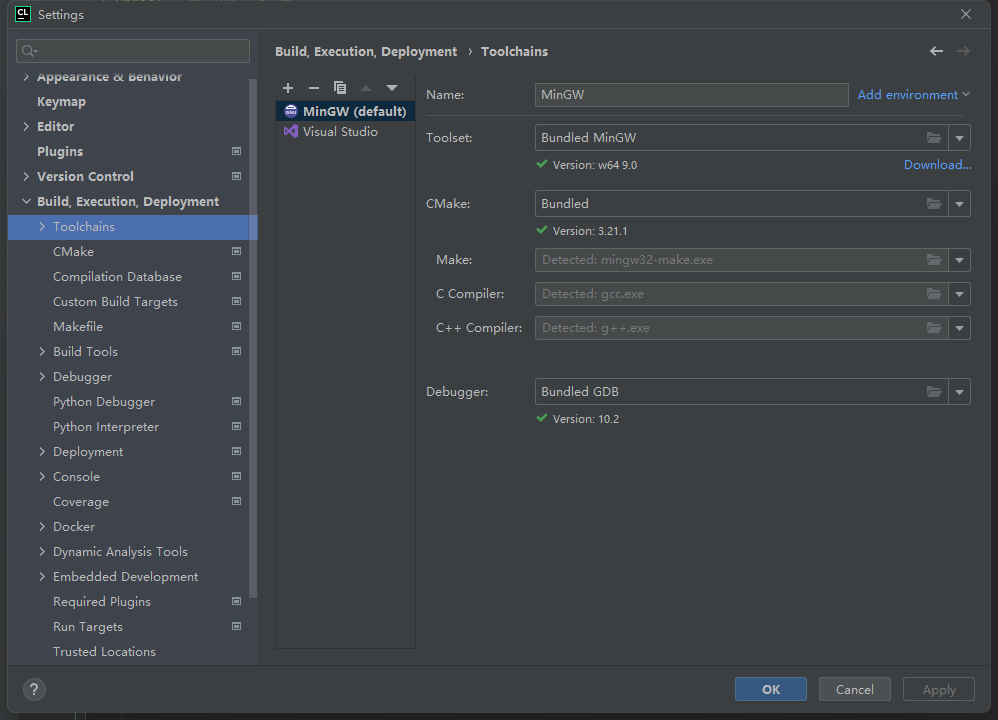

打开CLion的Settings，在Build, Execution, Deployment/ToolChains中添加一个MinGW环境，CLion会自动识别系统环境变量中的路径进行配置：

clion-1

CLion-MinGW配置

如果没有自动配置C Compiler和C++ Compiler，可以手动选择arm-none-eabi-gcc解压目录中的../bin/arm-none-eabi-gcc.exe和../bin/arm-none-eabi-g++.exe

CMake配置

CLion-CMake配置

OpenOCD配置

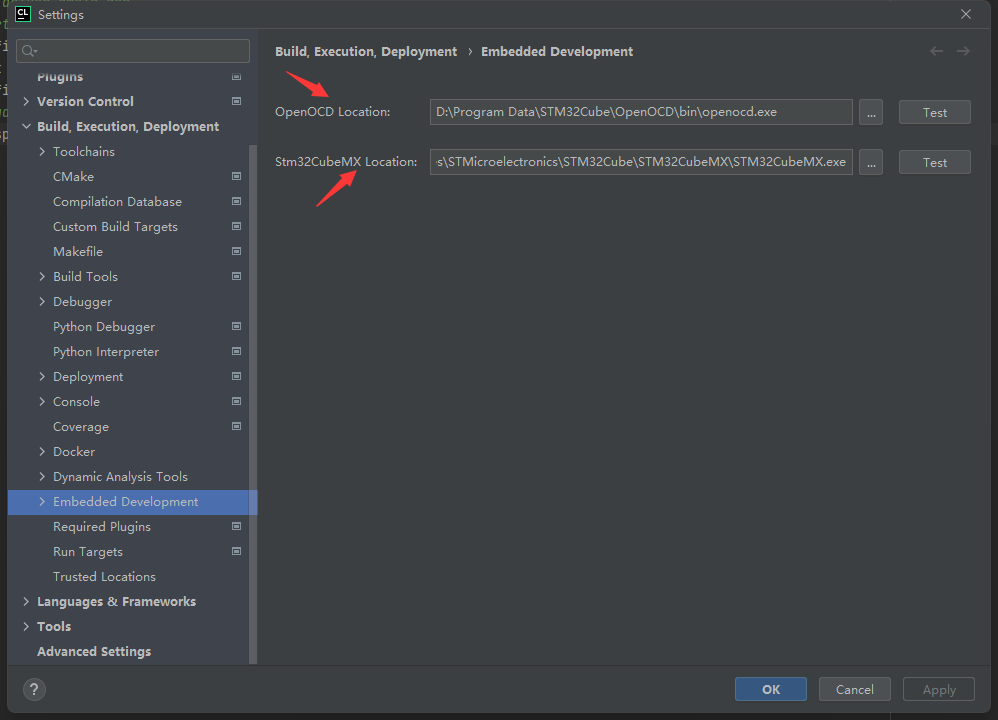

在Build, Execution, Deployment/Embedded Development中，按照OpenOCD和STM32CubeMX的安装路径进行配置。

CLion-cube

没有问题的话，接下来就可以开始进行STM32的开发工作了。

用STM32CubeMX创建STM32工程

在本节会略过选择芯片、配置时钟频率、配置外设的过程，具体教程可以上网参考。

在STM32CubeMXProject Manager中，Toolchain / IDE选择SW4STM32

cube-3

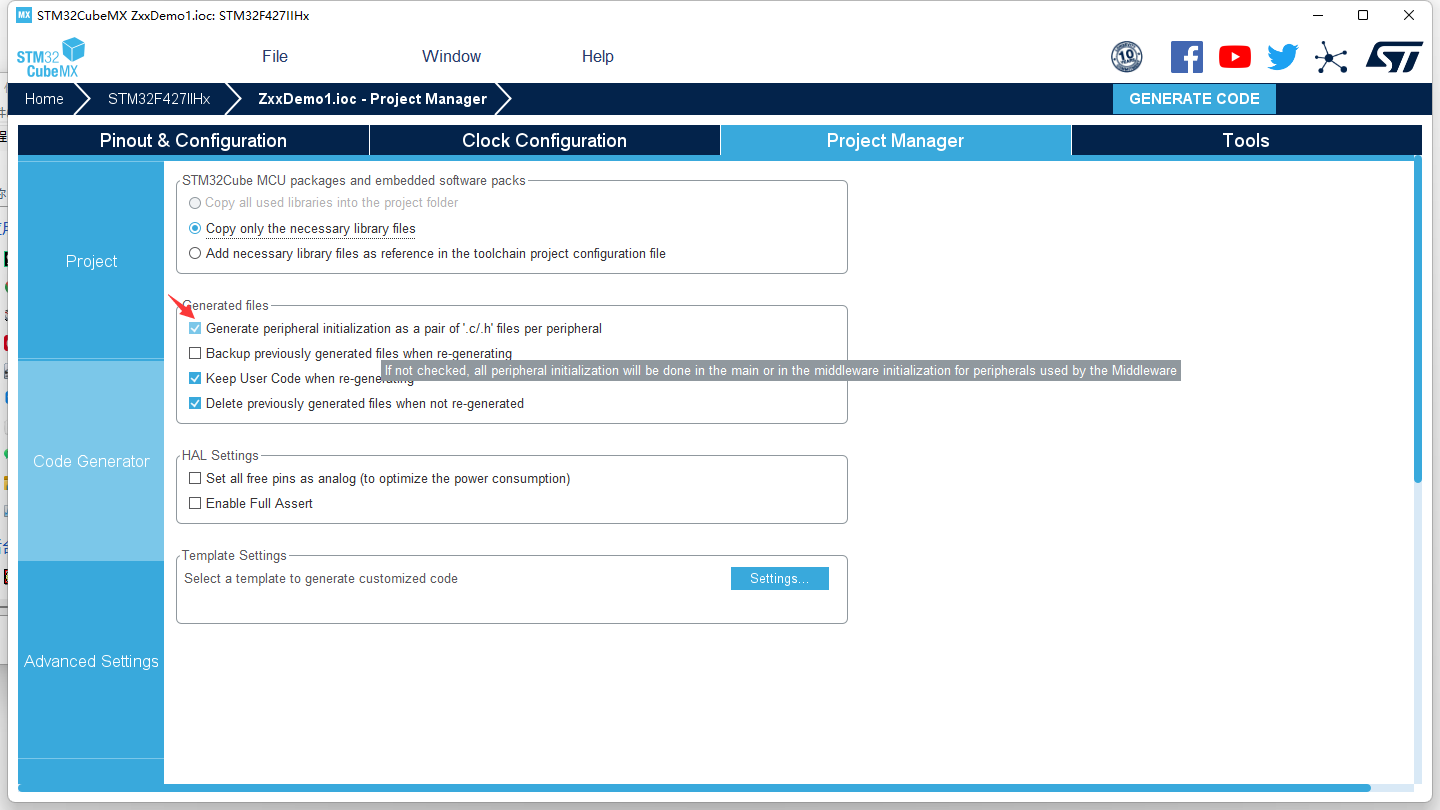

推荐把Code Generator中的生成外设初始化文件勾选上，以免出现问题

cube-4

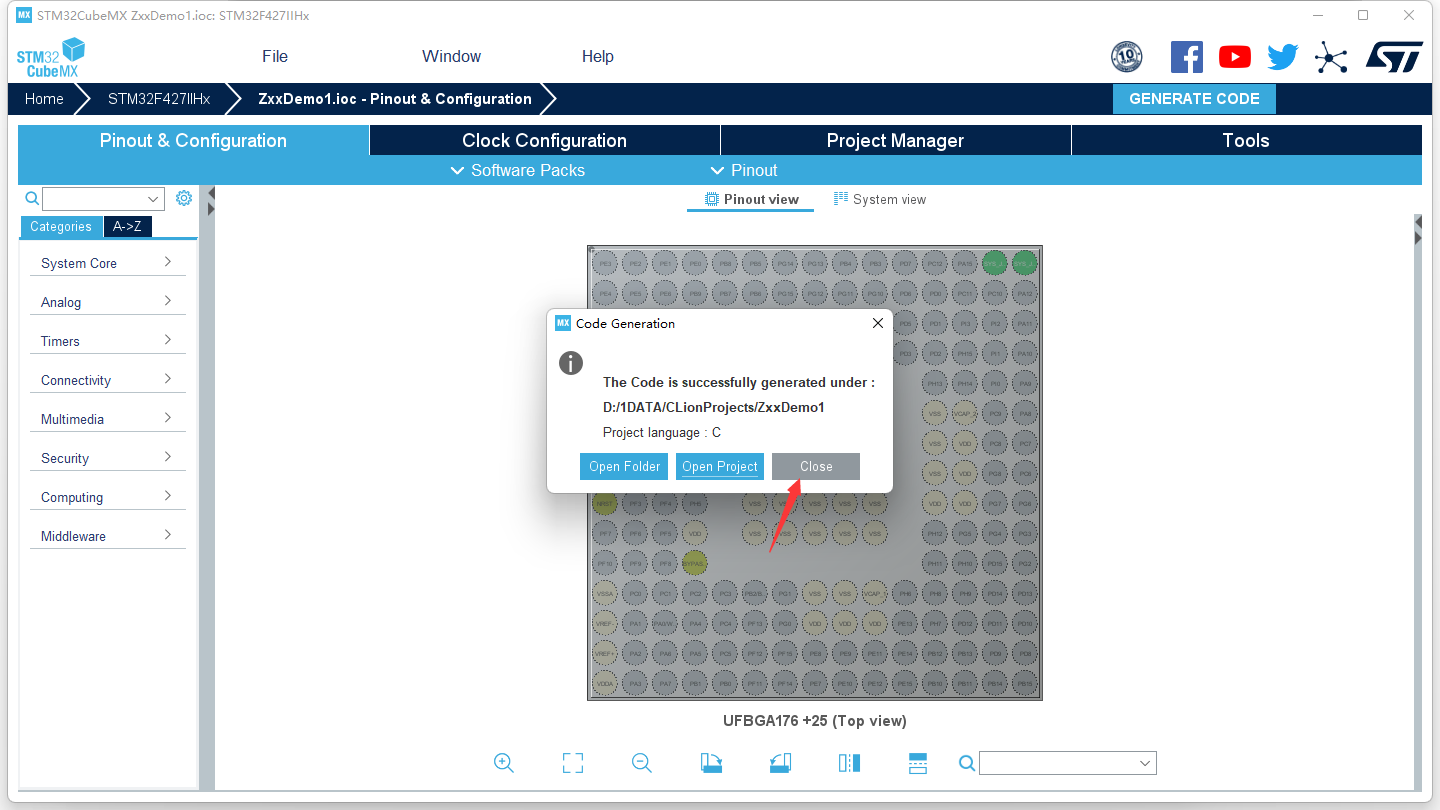

配置完毕后，点击右上角的GENERATE CODE，STM32CubeMX会自动生成代码，随后在弹出的窗口中点击Close

cube-5

在CLion中开发STM32工程

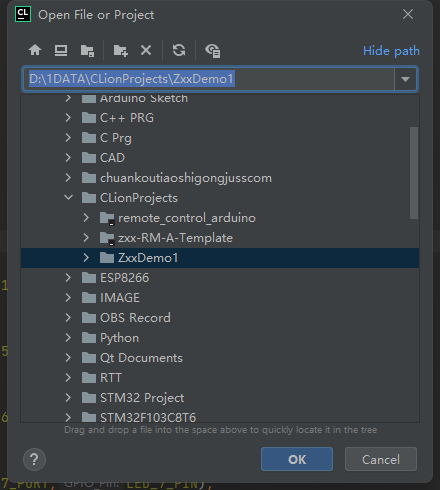

在CLion中，依次点击File/Open...，选择刚刚由STM32CubeMX生成的项目路径：

clion-open1

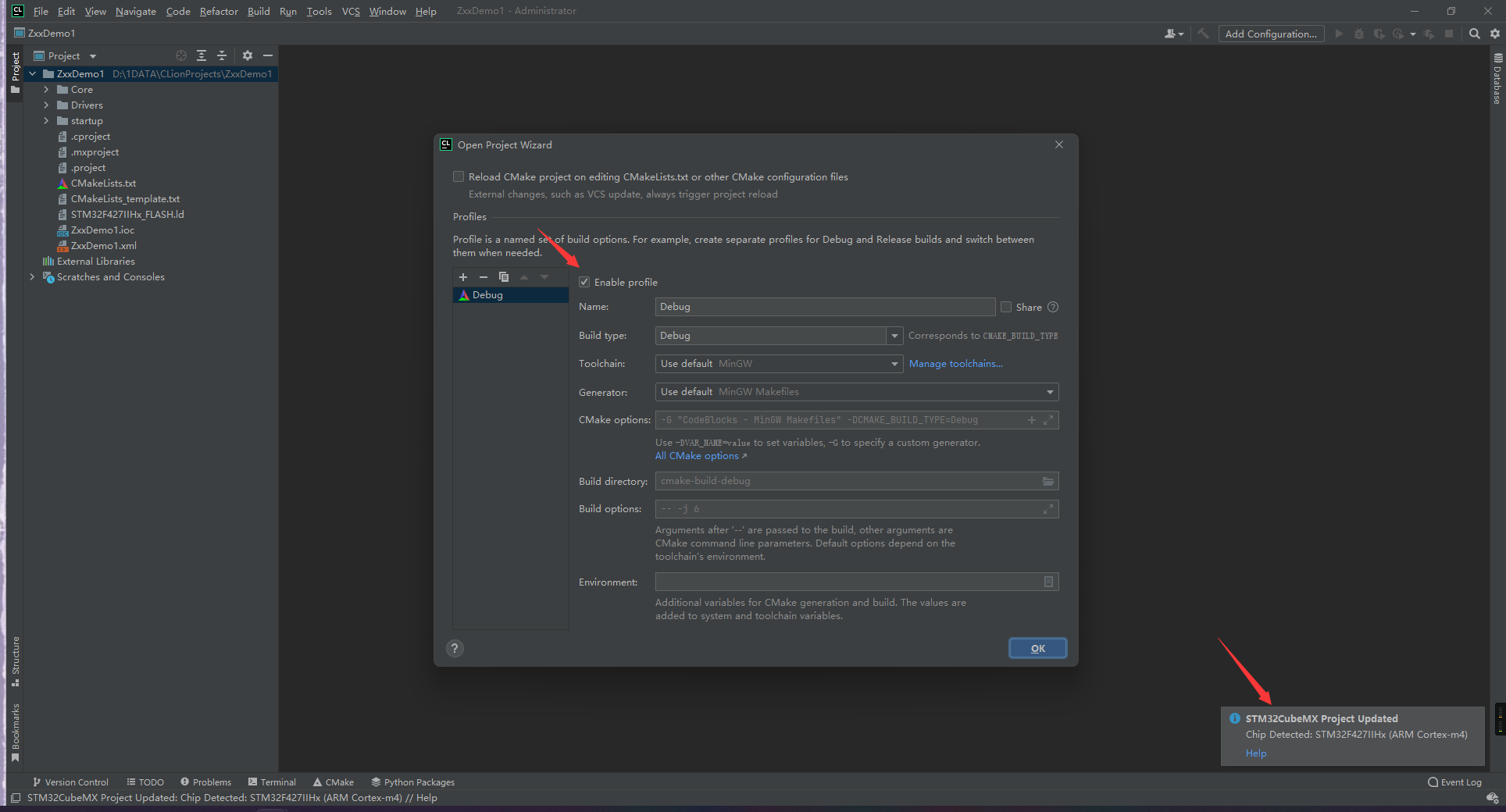

点击OK，CLion会自动识别该项目为STM32CubeMX工程。

CLion-2

如果左侧Debug项没有问题，可以直接点击OK。

关于上面的Reload CMake...，意思是当CMake文件有更新（即被用户编辑等）时，会自动重新加载CMake配置，勾选与否看个人喜好

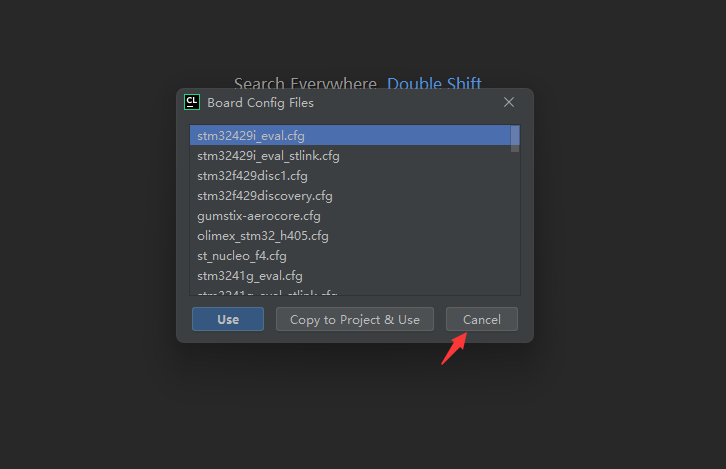

随后会弹出一个窗口让你选择Board Config Files，这个主要是用于OpenOCD下载程序时选定下载协议和开发板型号的，我们会自行编写，这里先点击Cancle，随后就可以开始编写程序了。

clion-3

编译STM32工程

在CLion顶部工具栏右侧，可以看到显眼的几个按钮，相应意思如下：

CLion-compiler1

CLion编译/构建工具栏说明

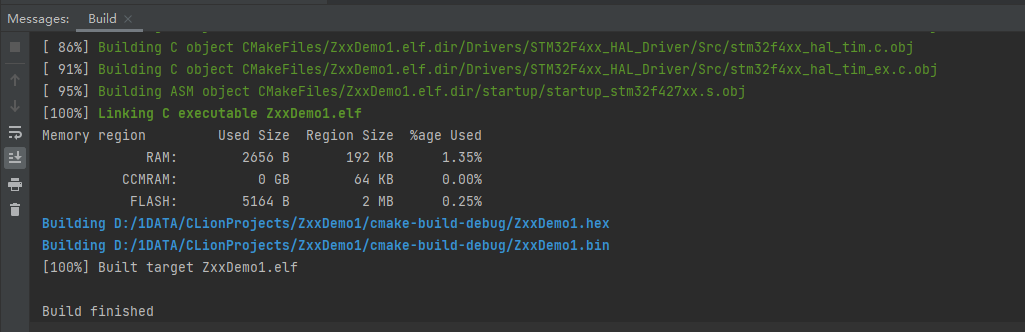

直接点击编译，下面会显示编译结果：

CLion-compiler2

无报错即说明代码没有问题，并且在目录下生成了.hex和.bin文件

烧录程序到开发板上

点击下拉栏，可以看到有一个Edit ... 按钮

CLion-compiler3

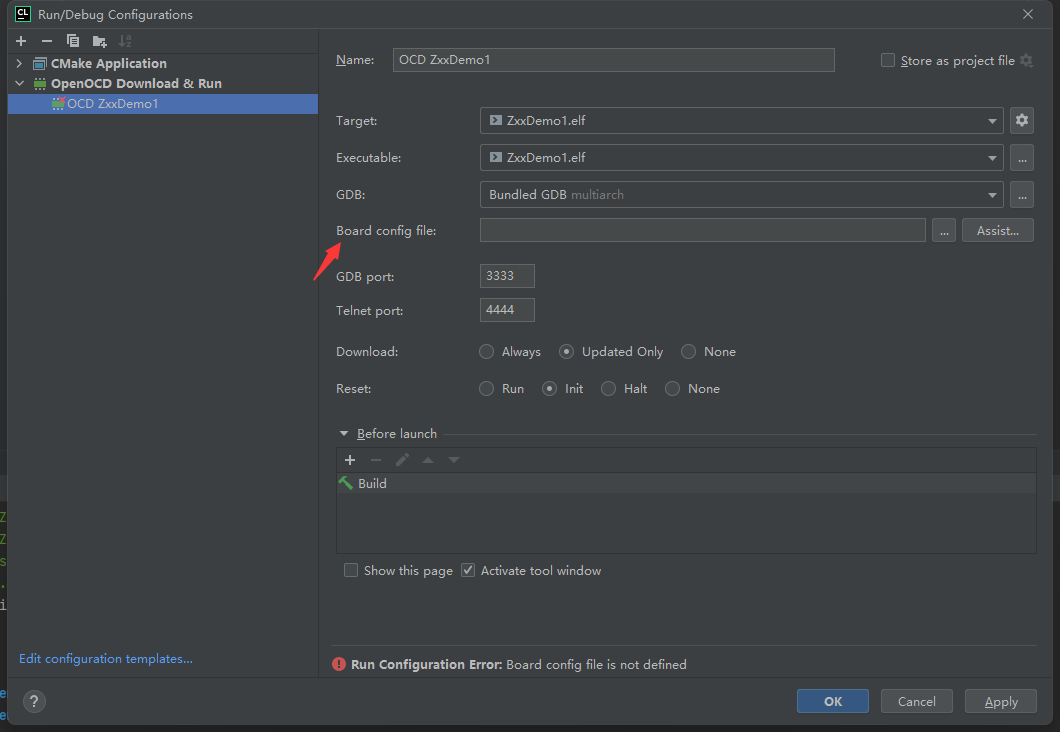

点击进去后，可以看到Board Config Files一栏是空的，因为我们刚刚没有选取相应的配置文件

CLion-compiler4

OpenOCD配置框

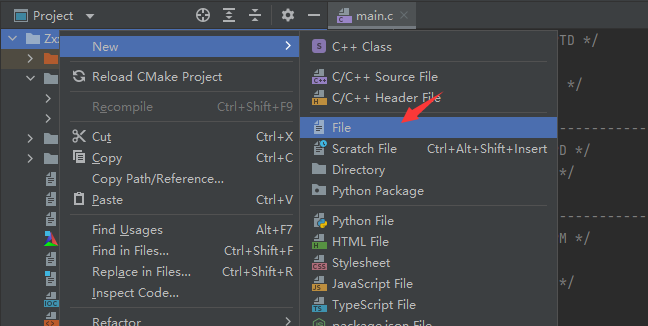

接下来我们自行编写配置文件，在CLion中，右键项目文件夹，新建一个文件，名字可以随便写，不过必须以.cfg作为后缀：

CLion_download1

新建一个文件

CLion_download2

输入文件名

输入以下内容：

# choose st-link/j-link/dap-link etc.
# adapter driver cmsis-dap
# transport select swd

# 选择STlink作为下载器
source [find interface/stlink.cfg]
transport select hla_swd

#选择开发板型号为stm32f4x
source [find target/stm32f4x.cfg]

# download speed = 10MHz
adapter speed 10000

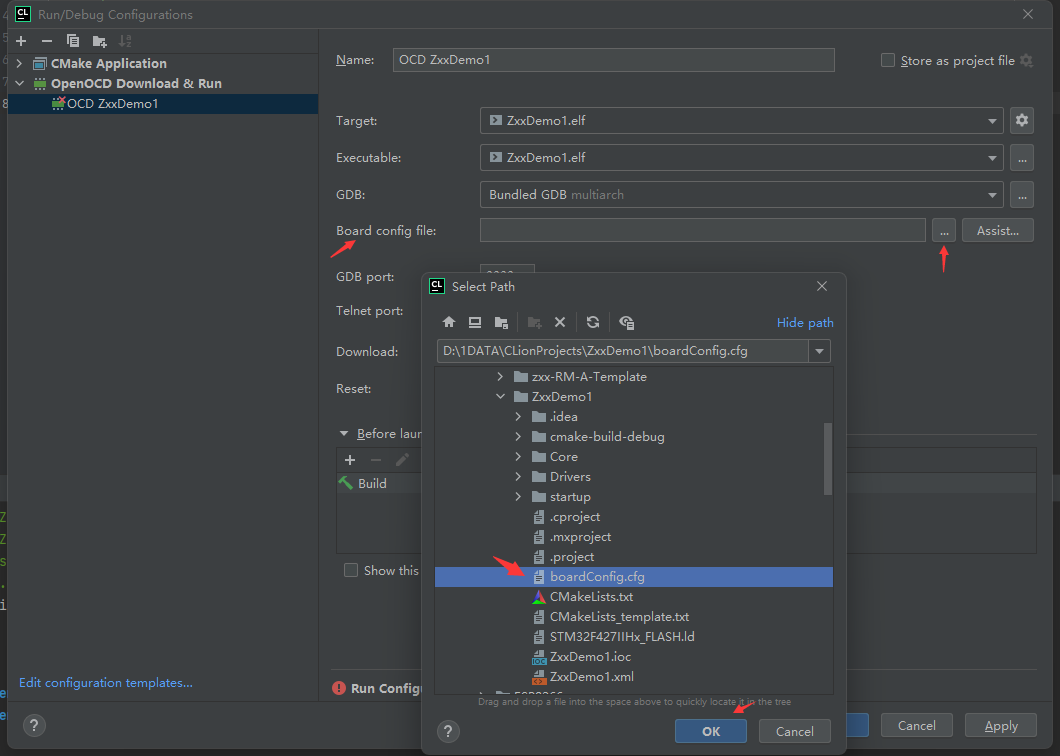

随后保存，在OpenOCD配置框，选定该文件作为配置文件：

CLion_download3

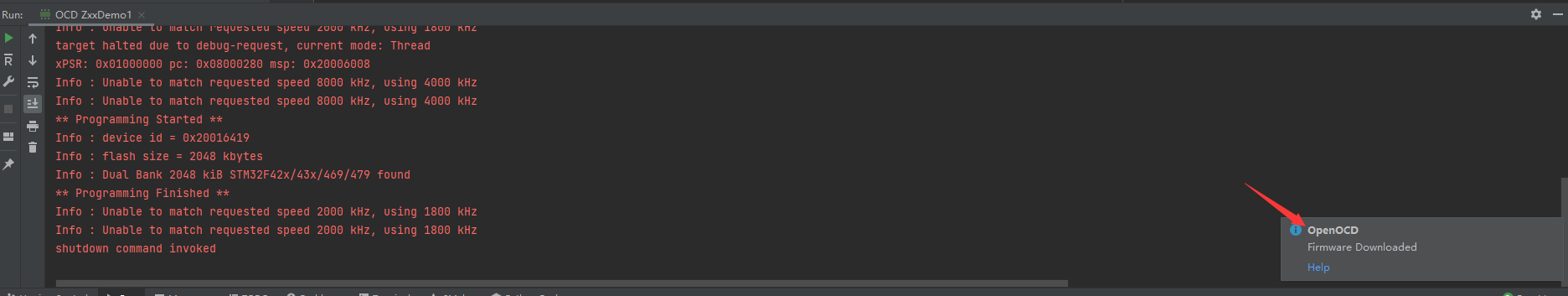

点击下载，下载完成后右边会有提示框：

CLion_download4

OpenOCD下载完成

用CLion进行调试

CLion是支持全功能的单步断点调试的，但是注意是单步，意味着它不能像Keil一样实时查看变量的值，只有程序暂停了，变量的值才会出现。

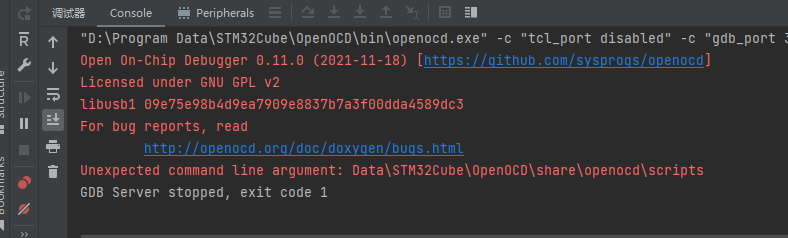

如果你刚刚有尝试过点击OpenOCD下载框右边的调试按钮，会发现它是报错的：

CLion-debug1

我根据这个报错信息，按照网上的一些方法对OpenOCD配置以及Toolchain都进行了修改，但是还是无法正常Debug，最后发现可以通过自己创建一个GDB Server来进行调试，步骤如下：

CLion-compiler3

编辑配置文件

CLion-debug2

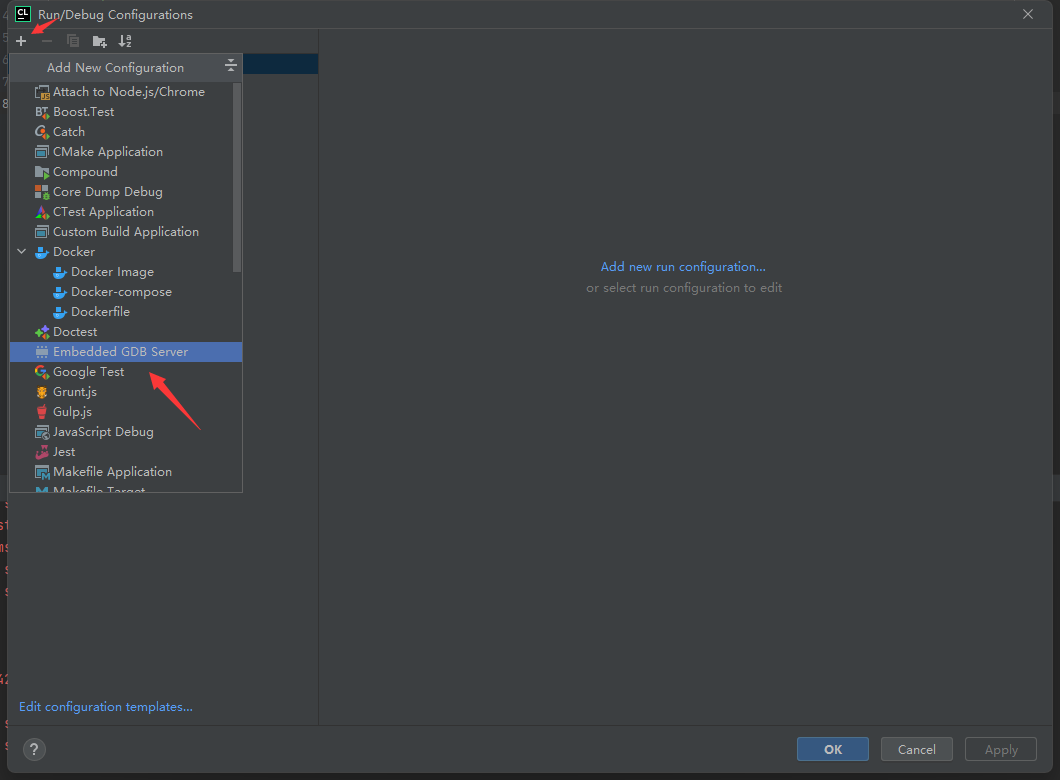

创建Embedded GDB Server

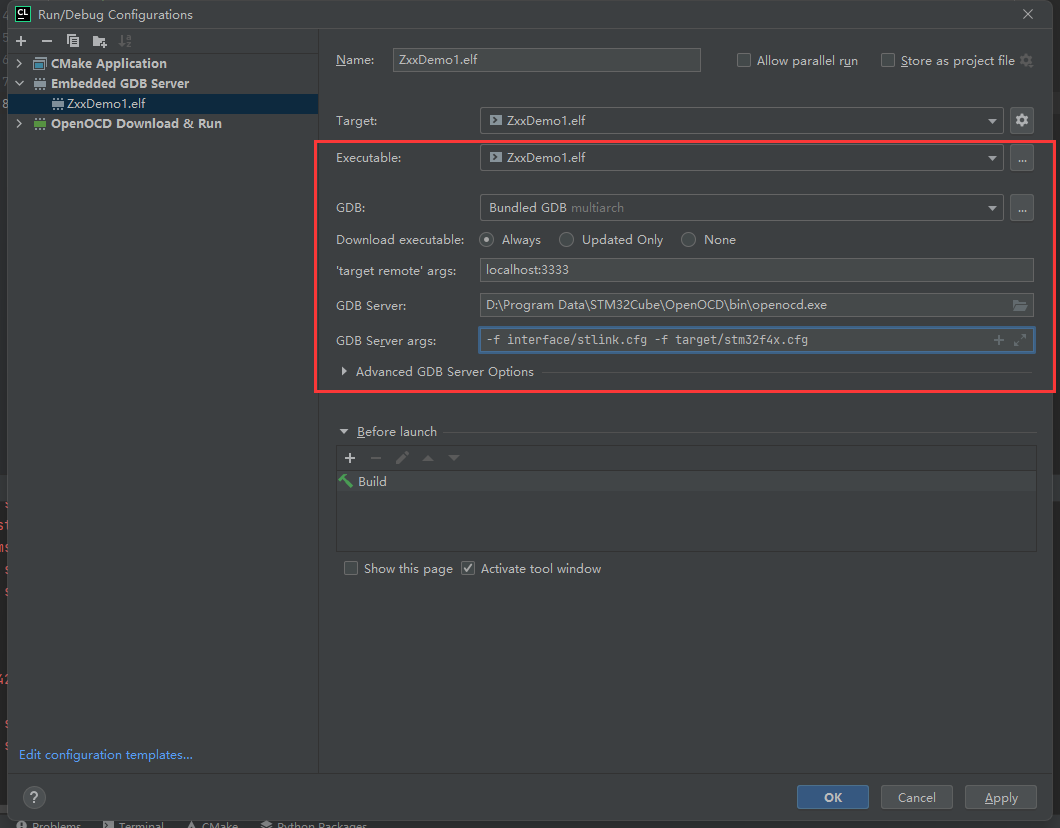

按照下图进行配置：

CLion-debug3

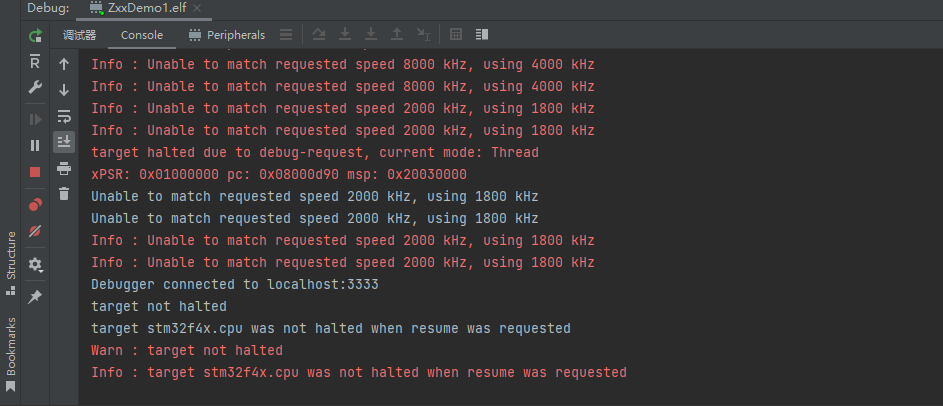

点击OK后，在下拉框中选定该配置，右侧调试图标会亮起，点击就可以开始调试了：

CLion-debug4

修改文件新建模板

此部分参考：https://blog.csdn.net/qq_44656481/article/details/128351061

在CLion中新建文件时会自动生成文件注释头，但是很丑，可以按照如下步骤更换为更加优雅美观的文件注释头。

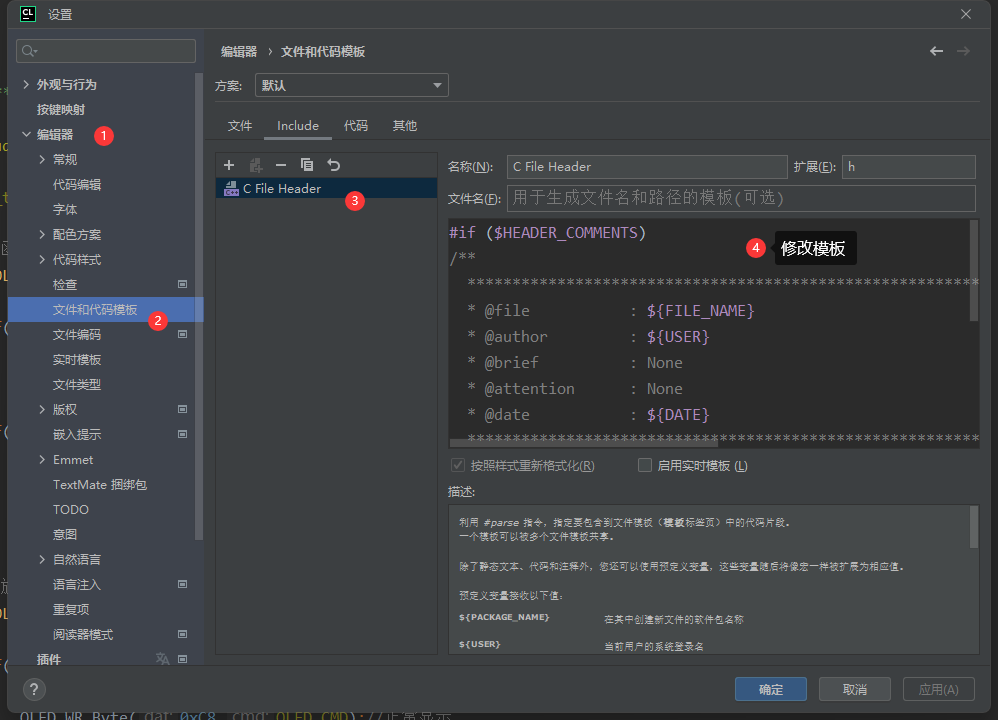

设置 -> 编辑器 -> 文件和代码模板 -> C File Header

update_1226_2

修改内容如下：

#if ($HEADER_COMMENTS)
/**
  ******************************************************************************
  * @file           : ${FILE_NAME}
  * @author         : ${USER}
  * @brief          : None
  * @attention      : None
  * @date           : ${DATE}
  ******************************************************************************
  */
#if ($ORGANIZATION_NAME && $ORGANIZATION_NAME != "")
// Copyright (c) $YEAR ${ORGANIZATION_NAME}#if (!$ORGANIZATION_NAME.endsWith(".")).#end All rights reserved.
#end

#end

这里仅对.c和.h文件做修改，其他语言的程序也可通过类似的方法进行修改。

一些补充说明

CLion中编译是基于CMakeLists.txt文件的，编译出现问题不仅可能是代码有错误，也有可能是CMakeLists中出现了问题。

FreeRTOS编译说明

在由STM32CubeMX生成的CMakeLists_template.txt中，默认是关闭了FPU的，但是FreeRTOS官方文档中有以下注明：

FreeRTOS must save/restore also FPU registers when switching task context if application is built with (hard) FPU support enabled. Even if no floating point math is directly used.

所以，可以在CMakeLists.txt中，取消注释以下部分：

#Uncomment for hardware floating point
add_compile_definitions(ARM_MATH_CM4;ARM_MATH_MATRIX_CHECK;ARM_MATH_ROUNDING)
add_compile_options(-mfloat-abi=hard -mfpu=fpv4-sp-d16)
add_link_options(-mfloat-abi=hard -mfpu=fpv4-sp-d16)

重新加载CMake文件，重新编译即可。

在CMakeLists.txt中添加编译目录和包含文件夹

# 用空格分隔不同目录
include_directories(Core/Inc Drivers/STM32F4xx_HAL_Driver/Inc
					Drivers/STM32F4xx_HAL_Driver/Inc/Legacy Middlewares/Third_Party/FreeRTOS/Source/include 									Middlewares/Third_Party/FreeRTOS/Source/CMSIS_RTOS
					Middlewares/Third_Party/FreeRTOS/Source/portable/GCC/ARM_CM4F
					Drivers/CMSIS/Device/ST/STM32F4xx/Include
					Drivers/CMSIS/Include
					/
					BSP/
					FreeRTOS-Task)

# 用空格分隔两个路径，用""将文件夹包含
# *.*表示通配符，也就是这个文件夹里的所有文件都会被编译
file(GLOB_RECURSE SOURCES "startup/*.*" "Middlewares/*.*" "Drivers/*.*" "Core/*.*" "BSP/*.*" "FreeRTOS-Task/*.*")

在使用Debug功能时没有配置Embedded GDB服务器，也成功进入了调试界面，原因未知。

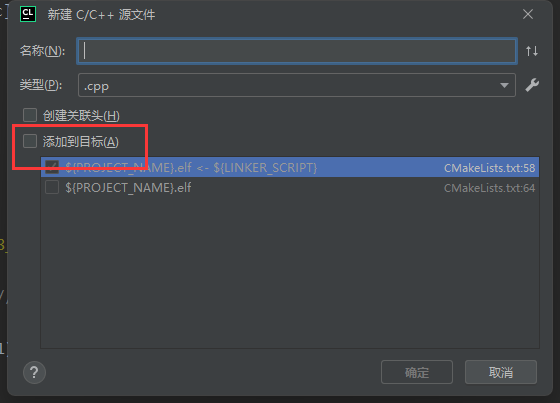

在新增文件时，请取消勾选“添加到目标”的选项，否则Cmake编译时会报错找不到该文件

update_1226_1

Last update on: 2023/12/26
